Установка зажигания

Установку момента зажигания (сокращенно — установку зажигания) в цилиндрах двигателя автомобиля М-20 «Победа» нужно производить с большой точностью, так как даже при небольших ошибках в установке существенно возрастает расход топлива, а мощность двигателя уменьшается. Кроме того, могут быть пробои прокладок головок блока, пригорание поршней и клапанов и тому подобные явления, вызываемые детонацией.

При установке зажигания необходимо выполнить следующие операции:
Установка зажигания

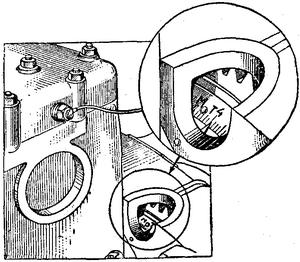

Рис. 78 Установка коленчатого вала двигателя в положение в. м. т. по метке на маховике.
1. Снять крышку распределителя, проверить величину зазора между контактами прерывателя и в случае необходимости отрегулировать зазор, как указано выше.
2. Снять крышку люка над маховиком, расположенную на картере сцепления около стартера (рис. 78).
3. Вывернув свечу первого цилиндра и закрыв пальцем отверстие для свечи, повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца; это произойдет в начале такта сжатия в цилиндре.
4. Убедившись, что сжатие в первом цилиндре началось, медленно вращая коленчатый вал двигателя поставить его в положение, при котором он не доходит на 4° до в. м. т. При вращении коленчатого вала на маховике вначале покажется метка, сделанная белой краской, затем риски, определяющие угловое положение маховика, а следовательно и коленчатого вала. При совпадении риски на маховике, обозначенной цифрой 4, со стрелкой, установленной на картере сцепления (рис. 78), нужно прекратить вращение коленчатого вала.
5. Убедиться в том, что ротор 5 (рис. 77) распределителя стоит против электрода в крышке, от которого провод идет к свече первого цилиндра. Если ротор стоит не так, то или неверно выполнена операция 4 и коленчатый вал поставлен в неправильное положение, или масляный насос установлен неверно и его необходимо переставить
6. Отъединить трубку 10 вакуумного регулятора от распределителя.
7. Убедившись в исправности подкапотной лампы, вынуть коней провода подкапотной лампы из соединительной муфты и присоединить его с помощью дополнительного куска провода к клемме 5. (рис. 76) низкого напряжения катушки зажигания, к которой присоединен провод от прерывателя распределителя.
8. Установить стрелку шкалы октан-корректора против деления «0», вращая в нужном направлении гайки 19 (рис. 77), которые после установки стрелки на 0 следует тщательно законтрить, туго завернув от руки.
9. Ослабить винт 25. Включить зажигание и осторожно повернуть корпус распределителя по часовой стрелке (примерно на 10 — 15°) таким образом, чтобы контакты прерывателя замкнулись. Затем медленно поворачивать корпус против часовой стрелки до момента начала размыкания контактов прерывателя. Этот момент можно легко заметить, так как при размыкании контактов контрольная (подкапотная) лампа загорится.
При установке момента начала размыкания контактов следует слегка нажимать пальцем на ротор распределителя, стараясь довернуть его против часовой стрелки (т. е. против направления вращения), для того чтобы устранить боковой зазор в приводе распределителя.
10. Затянуть винт 25, удерживая корпус от поворачивания.
11. Проверить правильность установки зажигания. Для этого, медленно поворачивая коленчатый вал пусковой рукояткой, установить поршень первого цилиндра в положение, соответствующее концу такта сжатия, и проследить, совпадет ли момент вспыхивания контрольной лампочки, а следовательно и начало размыкания контактов прерывателя, с моментом совпадения риски с цифрой 4 на маховике со стрелкой в картере сцепления. Во время проверки следует слегка нажимать пальцем на ротор распределителя, надавливая на него против направления его вращения.
Если при проверке указанного совпадения не получится, допускается для исправления небольших неточностей в установке зажигания использовать октан-корректор. Для этого надлежит повернуть корпус распределителя с помощью гаек 19 октан-корректора в ту или иную сторону, до момента начала размыкания контактов (проследив его по контрольной лампе) и закрепить корпус в этом положении.
Если стрелка октан-корректора при этом займет положение, отстоящее от риски 0, более чем на два деления, то зажигание следует установить вновь, повторив операцию 9.
12. Присоединить трубку вакуумного регулятора, затем поставить на место крышку распределителя и проверить правильность присоединения Проводов от свечей к распределителю, начиная с первого цилиндра. Присоединять провода нужно в соответствии с порядком работы цилиндров двигателя (1—2—4—3) по направлению вращения часовой стрелки (рис. 79).
13. Поставить крышку люка картера сцепления на ее место и присоединить провод подкапотной лампы к соединительной муфте (на прежнее место).

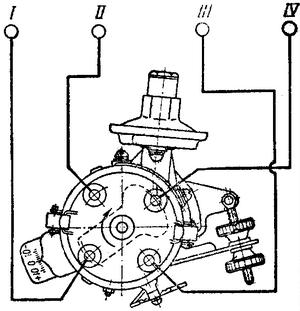

Рис. 79 Схема соединения приводов высокого напряжения от распределителя к свечам: I-IV — порядковые номера цилиндров.
Окончательная установка зажигания во время движения автомобиля. Уточнение установки зажигания во время движения автомобиля следует производить каждый раз после регулировки зазора в прерывателе, установки зажигания, смены сорта бензина.
Следует помнить, что для достижения хорошей приемистости и экономичности двигателя зажигание необходимо устанавливать возможно более ранним, но при этом не должна наблюдаться значительная детонация.
Работу двигателя при окончательной установке зажигания следует проверять следующим образом.
Прогреть двигатель температуры 70 — 80° С.
Двигаясь на прямой передаче по ровной дороге со скоростью 30 — 35 км/час, резко нажать до отказа на педаль управления дроссельной заслонкой. Если при этом будет наблюдаться незначительная и кратковременная детонация, — установка зажигания сделана правильно. При сильной детонации следует установить более позднее зажигание, повернув корпус распределителя на одно деление шкалы октан-корректора по часовой стрелке.

При полном отсутствии детонации следует установить более раннее зажигание, повернув корпус распределителя против часовой стрелки на одно деление. После поворота корпуса распределителя повторить проверку правильности установки зажигания при движении автомобиля указанным выше способом и, если необходимо, продолжить регулировку.
Всегда следует эксплуатировать автомобиль с установкой зажигания, дающей при большой нагрузке лишь легкую детонацию. При слишком раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока, могут прогореть клапаны, поршни или перемычки в головке между камерами сгорания.
При применении высокооктанового бензина детонация может не прослушиваться. В этом случае о правильности установки зажигания следует судить по приемистости автомобиля. При слишком позднем зажигании происходит потеря мощности, резко возрастает расход топлива, двигатель перегревается (особенно перегревается выпускной трубопровод). Явления перегрева, связанные с поздним: зажиганием, проявляются сильнее при большой нагрузке двигателя (движение в гору и т. п.).
