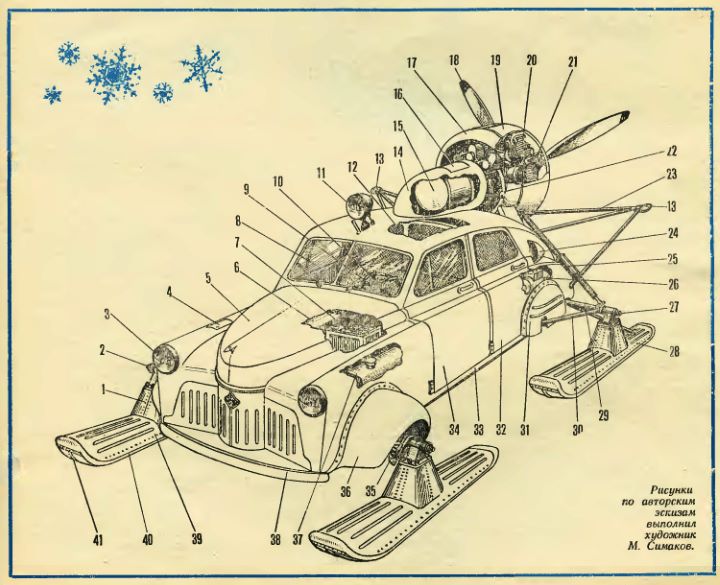

Компоновка аэросаней “Север–2”: 1 — кабанчик лыжи, 2 — колпак крепления лыжи на полуоси, 3 — фара, 4 — лючок горловины топливного бака, 5 — передний капот, 6 — багажник, 7 — аккумуляторная батарея, 8 — ветровое стекло, 9 — стеклоочиститель, 10 — рулевое колесо, 11 — прожектор, 12 — внутренняя перегородка 13 — габаритный огонь, 14 — обтекатель, 15 — масляный бак, 16 — лючок на обтекателе, 17 — неподвижное кольцо капота, 18 — воздушный винт, 19 — откидные створки капота, 20 — двигатель, 21 — втулка воздушного винта, 22 — моторная рама, 23 — ограждение воздушного винта, 24 — воздухозаборник, 25 — задняя амортизационная стойка, 26 — отопитель, 27 — кронштейн лыжи, 28 — задняя лыжа, 29 — полуось, 30 — подкос полуоси, 31 — заделка проема заднего колеса, 32 — дверь грузового отсека, 33 — корпус, 34 — дверь кабины водителя, 35 — поворотная полуось передней лыжи, 36 — обтекатель, 37 — топливный бак (левый), 38 — бампер, 39 — передняя лыжа, 40 — подошва лыжи, 41 — подрез лыжи.Моделист-Конструктор 12 1979 |
